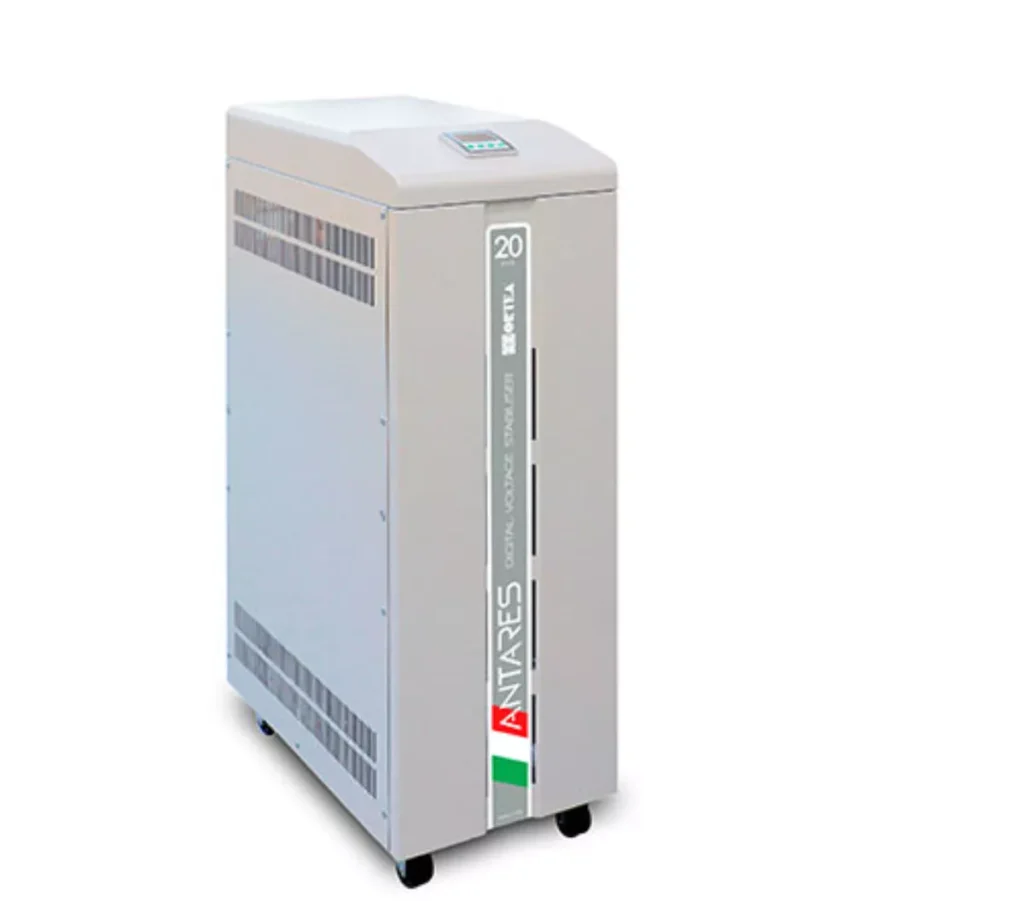

Spannungskonstanthalter Antares

Einphasige, elektromechanische Spannungskonstanthalter, 15 – 135 kVA, mit doppeltem Eingangsanschluss, für unterschiedliche Eingangsspannungs-schwankungen. Fünf Varianten von ± 15% bis +15%/-45%. Standgeräte mit digitalem Netzanalysator zur Anzeige der elektrischen Parameter.

StanDardausstattung

Einstellbare Ausgangsspannung: 220-230-240V
Frequenz: 50Hz ±5% oder 60Hz ±5%
Genauigkeit Ausgangsspannung: ±0,5%
Zulässige Lastschwankung: Bis zu 100%
Kühlung: Natürliche Luftkühlung (unterstützt durch Lüfter)
Umbegungstemperatur: -25/+45°C
Lagertemperatur: -25/+60°C

Maximale rel. Luftfeuchtigkeit: <95% (nicht kondensierend)
Zulässige Überlast: 200% 2min
Harmonische Verzerrung: Keine eingeleitet
Farbe: RAL 7035
Schutzklasse: IP 21
Instrumentierung: Digitales Multimeter (Ausgang)

Einphasige Regelung mit digitaler Netzanalyse

Die einphasigen, elektromechanischen Spannungskonstanthalter der Serie MP-Antares sind für unterschiedliche Eingangsspannungsschwankungen ausgelegt.

Die Antares-Standardmodelle bieten einen doppelten Eingangsanschluss, um mit dem gleichen Gerät zwei verschiedene Eingangsschwankungen (± 15% / ± 20% oder ± 25% / ± 30%) abzudecken.

Die Instrumentierung der Antares-Serie besteht aus einem digitalen Netzanalysator, der umfassende Informationen über die Ausgangsparameter liefert, darunter Informationen über Spannung, Strom, Leistungsfaktor, Wirkleistung, Scheinleistung, Blindleistung und Phasenlage. Die Steuerlogik der Antares-Geräte basiert ebenfalls auf einem digitalen Mikroprozessor.

Antares ±20%/±15%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
25-20	±20	25,0	184-276	136,0	230	109,0	>98	12	410x680x1200	180
35-15	±15	35,0	195-265	179,0	230	152,0	>98	16	410x680x1200	180
35-20	±20	35,0	184-276	190,0	230	152,0	>98	12	600x600x1600	200
45-15	±15	45,0	195-265	231,0	230	196,0	>98	16	600x600x1600	200
45-20	±20	45,0	184-276	245,0	230	196,0	>98	12	600x800x1600	320
60-15	±15	60,0	195-265	308,0	230	261,0	>98	16	600x800x1600	320
60-20	±20	60,0	184-276	326,0	230	261,0	>98	12	600x800x1600	390
80-15	±15	80,0	195-265	410,0	230	348,0	>98	16	600x800x1600	390
80-20	±20	80,0	184-276	435,0	230	348,0	>98	12	600x800x1800	550
100-15	±15	100,0	195-265	513,0	230	435,0	>98	16	600x800x1800	550
100-20	±20	100,0	184-276	543,0	230	435,0	>98	12	600x800x1800	650
135-15	±15	135,0	195-265	692,0	230	587,0	>98	16	600x800x1800	650

Antares ±30%/±25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
15-30	±30	15,0	161-300	93,0	230	65,0	>98	8	410x680x1200	180
20-25	±25	20,0	172-288	116,0	230	87,0	>98	10	410x680x1200	180
20-30	±30	20,0	161-300	124,0	230	87,0	>98	8	600x600x1600	200
25-25	±25	25,0	172-288	145,0	230	109,0	>98	10	600x600x1600	200
25-30	±30	25,0	161-300	155,0	230	109,0	>98	8	600x800x1600	320
35-25	±25	35,0	172-288	203,0	230	152,0	>98	10	600x800x1600	320
35-30	±30	35,0	161-300	217,0	230	152,0	>98	8	600x800x1600	390
45-25	±25	45,0	172-288	262,0	230	196,0	>98	10	600x800x1600	390
45-30	±30	45,0	161-300	280,0	230	196,0	>98	8	600x800x1800	550
60-25	±25	60,0	172-288	349,0	230	261,0	>98	10	600x800x1800	550
60-30	±30	60,0	161-300	373,0	230	261,0	>98	8	600x800x1800	650
80-25	±25	80,0	172-288	465,0	230	348,0	>98	10	600x800x1800	650

Antares +15%/-25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
25-15/25	+15/-25	25,0	172-265	145,0	230	109,0	>98	14	410x680x1200	190
35-15/25	+15/-25	35,0	172-265	203,0	230	152,0	>98	14	600x600x1600	210
45-15/25	+15/-25	45,0	172-265	262,0	230	196,0	>98	14	600x800x1600	330
60-15/25	+15/-25	60,0	172-265	349,0	230	261,0	>98	14	600x800x1600	400
80-15/25	+15/-25	80,0	172-265	465,0	230	348,0	>98	14	600x800x1800	560
100-15/25	+15/-25	100,0	172-265	581,0	230	435,0	>98	14	600x800x1800	660

Antares +15%/-35%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
20-15/35	+15/-35	20,0	150-265	133,0	230	87,0	>98	11	410x680x1200	200
25-15/35	+15/-35	25,0	150-265	167,0	230	109,0	>98	11	600x600x1600	220
35-15/35	+15/-35	35,0	150-265	233,0	230	152,0	>98	11	600x800x1600	340
45-15/35	+15/-35	45,0	150-265	300,0	230	196,0	>98	11	600x800x1600	410
60-15/35	+15/-35	60,0	150-265	400,0	230	261,0	>98	11	600x800x1800	570
80-15/35	+15/-35	80,0	150-265	533,0	230	348,0	>98	11	600x800x1800	670

Antares +15%/-45%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
15-15/45	+15/-45	15,0	126-265	119,0	230	65,0	>98	9	410x680x1200	210
20-15/45	+15/-45	20,0	126-265	159,0	230	87,0	>98	9	600x600x1600	230
25-15/45	+15/-45	25,0	126-265	198,0	230	109,0	>98	9	600x800x1600	350
35-15/45	+15/-45	35,0	126-265	278,0	230	152,0	>98	9	600x800x1600	420
45-15/45	+15/-45	45,0	126-265	357,0	230	196,0	>98	9	600x800x1800	580
60-15/45	+15/-45	60,0	126-265	476,0	230	261,0	>98	9	600x800x1800	680
