Spannungskonstanthalter Orion – stabile Netzqualität

Spannungskonstanthalter Orion

Orion sorgt für stabile Netzqualität auch bei stärkeren Spannungsschwankungen und bietet zuverlässige Versorgung für anspruchsvollere Anwendungen. Jetzt Modelle vergleichen.

StanDardausstattung

Spannungsregelung: Unabhängige Phasenregelung
Einstellbare Ausgangsspannung: 220-230-240V (L-N), 380-400-415V (L-L)
Genauigkeit Ausgangsspannung: ±0,5%
Frequenz: 50Hz ±5% oder 60Hz ±5%
Zulässige Lastschwankung Bis zu 100%
Zulässige Lastunsymmetrie 100%
Umgebungstemperatur -25/+45°C
Kühlung: natürliche Luftkühlung bis 45kVA ±15%, Luftkühlung mit Lüftern ab 60kVA ±15%

Lagertemperatur: -25/+60°C
Maximale rel. Luftfeuchtigkeit: <95% (nicht kondensierend)
Zulässige Überlast: 200% 2min
Harmonische Verzerrung: Keine eingeleitet
Farbe: RAL 7035
Schutzklasse: IP 21
Instrumentierung: Digitales Multimeter (Ausgang)
Aufstellung: Innenbereich
Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang (ab 60kVA ±15%)

Präzise Spannungsregelung für asymmetrische Lasten

Die Orion- Standardmodelle bieten einen doppelten Eingangsanschluss, um mit dem gleichen Gerät zwei verschiedene Eingangsschwankungen (± 15% / ± 20% oder ± 25% / ± 30%) abzudecken. Die Regelung der Ausgangsspannung erfolgt für jede der Phasen individuell, d.h. dass jede Phase in Bezug zur Neutralleiter-Spannung konstant gehalten wird.

Die MP-Orion Spannungskonstanthalter können für drei- und einphasige Verbraucher mit bis zu 100% Stromungleichgewicht der Phasen, sowie asymmetrische Netzspannung eingesetzt werden. Für einen reibungslosen Betrieb benötigen die Geräte der Orion-Serie jedoch zwingend einen Neutralleiter.
Zur Sicherung gegen Überlast und Kurzschluss ist im Regelkreis ein Sicherungsautomat integriert.
Die Instrumentierung bei der Orion-Serie besteht aus einem digitalen Netzanalysator, der umfassende Informationen über die Ausgangsparameter liefert, darunter Informationen über Spannung, Strom, Leistungsfaktor, Wirkleistung, Scheinleistung, Blindleistung und Phasenlage.

Die Steuerung und Stabilisierung der Spannungsregelung erfolgt durch einen Mikro-prozessor, der die Ausgangsspannung auf Basis des Effektivwerts aufrecht hält.

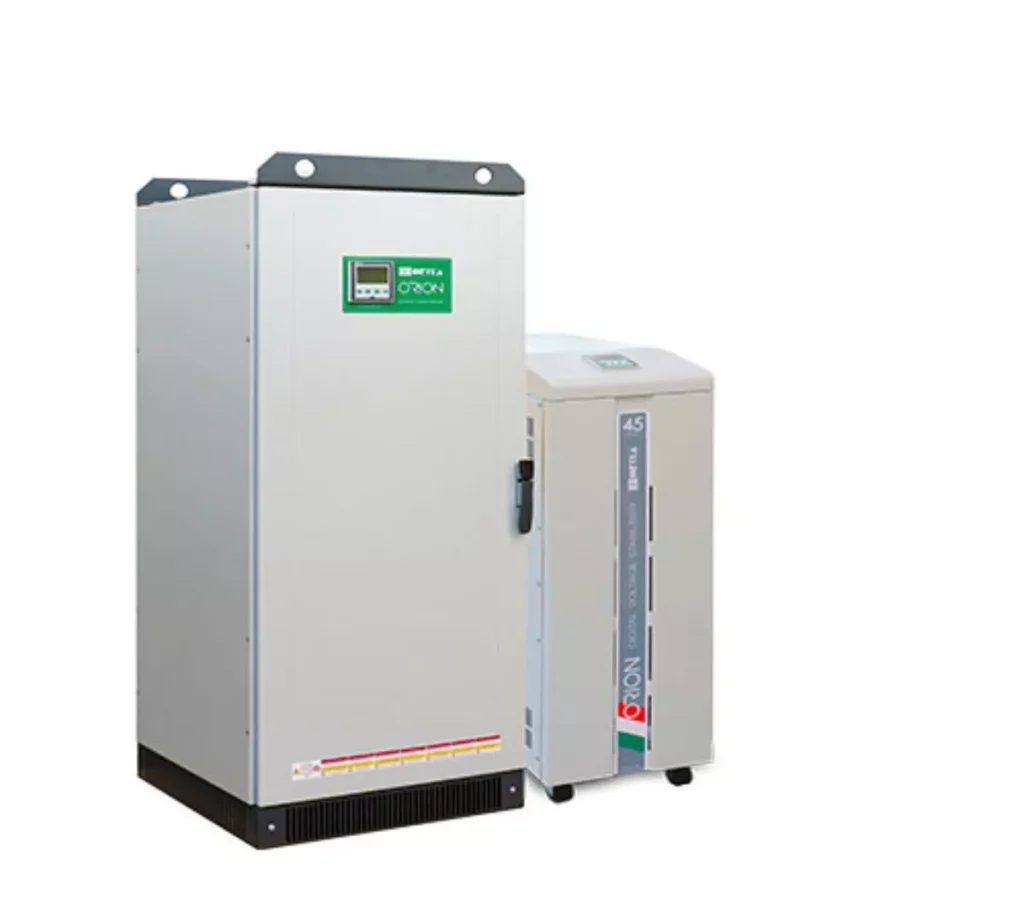

MBS-MP-Orion Spannungskonstanthalter werden bis zu einer Systemleistung von 45 kVA auf Rollen ausgeliefert, darüber hinaus als Standgeräte.

Orion ±20%/±15%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
4-20	±20	4	320-480	7,30	400	5,80	>96	12	410x530x1200	90
5-15	±15	5	340-460	8,50	400	7,20	>96	16	410x530x1200	90
7-20	±20	7	320-480	13,00	400	10,00	>96	12	410x530x1200	110
10-15	±15	10	340-460	17,00	400	14,00	>96	16	410x530x1200	110
10-20	±20	10	320-480	18,00	400	14,00	>96	12	410x530x1200	140
15-15	±15	15	340-460	25,00	400	22,00	>96	16	410x530x1200	140
15-20	±20	15	320-480	27,00	400	22,00	>98	12	410x680x1200	155
20-15	±15	20	340-460	34,00	400	29,00	>98	16	410x680x1200	155
20-20	±20	20	320-480	36,00	400	29,00	>98	12	410x680x1200	180
30-15	±15	30	340-460	51,00	400	43,00	>98	16	410x680x1200	180
30-20	±20	30	320-480	54,00	400	43,00	>98	12	410x680x1200	200
45-15	±15	45	340-460	76,00	400	65,00	>98	16	410x680x1200	200
45-20	±20	45	320-480	81,00	400	65,00	>98	12	600x600x1600	310
60-15	±15	60	340-460	102,00	400	87,00	>98	16	600x600x1600	310
60-20	±20	60	320-480	108,00	400	87,00	>98	12	600x800x1600	425
80-15	±15	80	340-460	136,00	400	115,00	>98	16	600x800x1600	425
80-20	±20	80	320-480	144,00	400	115,00	>98	12	600x800x1800	510
105-15	±15	105	340-460	178,00	400	152,00	>98	16	600x800x1800	510
105-20	±20	105	320-480	189,00	400	152,00	>98	12	600x800x1800	580
135-15	±15	135	340-460	229,00	400	195,00	>98	16	600x800x1800	580

Orion ±30%/±25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
2-30	±30	2	280-520	4,10	400	2,90	>96	8	410x530x1200	90
3-25	±25	3	300-500	5,70	400	4,30	>96	10	410x530x1200	90
3-30	±30	3	280-520	6,10	400	4,30	>96	8	410x530x1200	110
4-25	±25	4	300-500	7,70	400	5,80	>96	10	410x530x1200	110
4-30	±30	4	280-520	8,30	400	5,80	>96	8	410x530x1200	140
7-25	±25	7	300-500	13,00	400	10,00	>96	10	410x530x1200	140
7-30	±30	7	280-520	14,00	400	10,00	>98	8	410x680x1200	155
10-25	±25	10	300-500	19,00	400	14,00	>98	10	410x680x1200	155
10-30	±30	10	280-520	21,00	400	14,00	>98	8	410x680x1200	180
15-25	±25	15	300-500	29,00	400	22,00	>98	10	410x680x1200	180
15-30	±30	15	280-520	31,00	400	22,00	>98	8	410x680x1200	200
20-25	±25	20	300-500	38,00	400	29,00	>98	10	410x680x1200	200
20-30	±30	20	280-520	41,00	400	29,00	>98	8	600x600x1600	310
30-25	±25	30	300-500	58,00	400	43,00	>98	10	600x600x1600	310
30-30	±30	30	280-520	62,00	400	43,00	>98	8	600x800x1600	425
45-25	±25	45	300-500	87,00	400	65,00	>98	10	600x800x1600	425
45-30	±30	45	280-520	93,00	400	65,00	>98	8	600x800x1800	510
60-25	±25	60	300-500	115,00	400	87,00	>98	10	600x800x1800	510
60-30	±30	60	280-520	124,00	400	87,00	>98	8	600x800x1800	580
80-25	±25	80	300-500	154,00	400	115,00	>98	10	600x800x1800	580

Orion +15%/-25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
4-15/25	+15/-25	4	300-460	7,70	400	5,80	>96	14	410x530x1200	100
7-15/25	+15/-25	7	300-460	13,00	400	10,00	>96	14	410x530x1200	130
10-15/25	+15/-25	10	300-460	19,00	400	14,00	>96	14	410x530x1200	150
15-15/25	+15/-25	15	300-460	29,00	400	22,00	>98	14	410x680x1200	165
20-15/25	+15/-25	20	300-460	38,00	400	29,00	>98	14	410x680x1200	190
30-15/25	+15/-25	30	300-460	58,00	400	43,00	>98	14	410x680x1200	220
45-15/25	+15/-25	45	300-460	87,00	400	65,00	>98	14	600x800x1600	330
60-15/25	+15/-25	60	300-460	115,00	400	87,00	>98	14	600x800x1600	445
80-15/25	+15/-25	80	300-460	154,00	400	115,00	>98	14	600x800x1800	530
105-15/25	+15/-25	105	300-460	202,00	400	152,00	>98	14	600x800x1800	600

Orion +15%/-35%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
3-15/35	+15/-35	3	260-460	6,6	400	4,3	>96	10	410x530x1200	100
4-15/35	+15/-35	4	260-460	8,9	400	5,8	>96	10	410x530x1200	130
7-15/35	+15/-35	7	260-460	16	400	10	>96	10	410x530x1200	150
10-15/35	+15/-35	10	260-460	22	400	14	>98	10	410x680x1200	165
15-15/35	+15/-35	15	260-460	33	400	22	>98	10	410x680x1200	190
20-15/35	+15/-35	20	260-460	44	400	29	>98	10	410x680x1200	220
30-15/35	+15/-35	30	260-460	67	400	43	>98	10	600x800x1600	330
45-15/35	+15/-35	45	260-460	100	400	65	>98	10	600x800x1600	445
60-15/35	+15/-35	60	260-460	133	400	87	>98	10	600x800x1800	530
80-15/35	+15/-35	80	260-460	178	400	115	>98	10	600x800x1800	600

Orion +15%/-45%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
2-15/45	+15/-45	2	220-460	5,30	400	2,90	>96	8	410x530x1200	100
3-15/45	+15/-45	3	220-460	7,80	400	4,30	>96	8	410x530x1200	130
4-15/45	+15/-45	4	220-460	10,00	400	5,80	>96	8	410x530x1200	150
7-15/45	+15/-45	7	220-460	18,00	400	10,00	>98	8	410x680x1200	165
10-15/45	+15/-45	10	220-460	26,00	400	14,00	>98	8	410x680x1200	190
15-15/45	+15/-45	15	220-460	39,00	400	22,00	>98	8	410x680x1200	220
20-15/45	+15/-45	20	220-460	52,00	400	29,00	>98	8	600x800x1600	330
30-15/45	+15/-45	30	220-460	79,00	400	43,00	>98	8	600x800x1600	445
45-15/45	+15/-45	45	220-460	118,00	400	65,00	>98	8	600x800x1800	530
80-15/35	+15/-45	60	220-460	157,00	400	87,00	>98	8	600x800x1800	600
