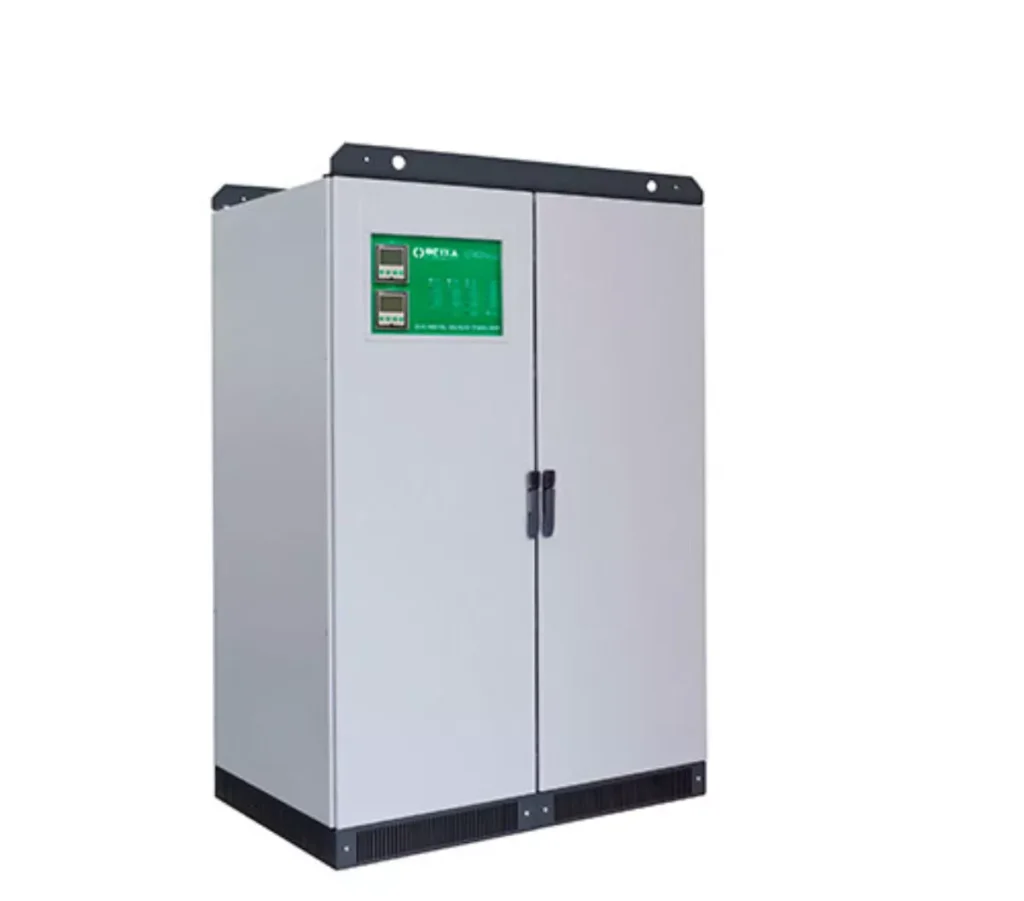

Spannungskonstanthalter Orion Plus

Dreiphasige, elektromechanische Hochleistungs-Spannungskonstanthalter, 30 – 2000 kVA, ausgelegt für 100% unsymmetrische Belastung. Fünf Varianten von Eingangsspannungsschwankungen von ± 15% bis +15%/-45%. Standgeräte mit digitalen Netzanalysatoren getrennt für in- und Ausgänge zur Anzeige der wesentlichen Parameter.

StanDardausstattung

Einstellbare Ausgangsspannung: 220-230-240V
Frequenz: 50Hz ±5% oder 60Hz ±5%
Genauigkeit Ausgangsspannung: ±0,5%
Zulässige Lastschwankung: Bis zu 100%
Kühlung: Natürliche Luftkühlung (unterstützt durch Lüfter)
Umbegungstemperatur: -25/+45°C
Lagertemperatur: -25/+60°C

Maximale rel. Luftfeuchtigkeit: <95% (nicht kondensierend)
Zulässige Überlast: 200% 2min
Harmonische Verzerrung: Keine eingeleitet
Farbe: RAL 7035
Schutzklasse: IP 21
Instrumentierung: Digitales Multimeter (Ausgang)

Dreiphasige Präzisions-regelung mit DSP-Technologie

Die dreiphasigen, elektromechanischen Spannungskonstanthalter der Serie MP-Orion-Plus sind für unterschiedliche Eingangsspannungsschwankungen ausgelegt.

Bei den Modellen, die Eingangsspannungsschwankungen von ± 15% / ± 20% und ± 25% /± 30% ausregeln, erfolgt die Änderung des Eingangsbereichs durch unterschiedliche interne Verbindungen. Die Ausgangsspannung bei den Orion-Plus-Modellen, wird phasenindividuell geregelt, so dass jede Phase in Bezug zur Neutralleiter-Spannung konstant gehalten wird.

Ähnlich wie die Spannungskonstanthalter der ORION-Serie, können Orion-Plus-Modelle ein-, zwei- oder dreiphasige Verbraucher speisen, auch bei bis zu 100% unsymmetrischen Sekundärbelastungen und asymmetrischer Netzverteilungen.

Die Spannungskonstanthalter der MP-Orion-Plus-Serie werden durch natürliche Konvektion gekühlt, ab einer Innentemperatur des Schranks von 35° C unterstützt durch eingebaute Ventilatoren.

Die Instrumentierung der Geräte besteht aus zwei digitalen Netzanalysatoren. Sie liefern Informationen über den Status der Spannungs- und Stromverhältnisse vor und nach dem Spannungskonstanthalters (Phase und entsprechende Spannung, Strom, Leistungsfaktor, Wirkleistung, Scheinleistung, Blindleistung etc.). Der Betriebszustand des Spannungskonstanthalters wird zusätzlich durch LEDs auf der Vorderseite angezeigt. Alarme werden sowohl optisch als auch akustisch angezeigt, so dass Sie stets den aktuellen Status im Block haben.

Bis zu 250 kVA / ± 15% ist der Regelkreis gegen Überlast und Kurzschluss am Spannungsregler durch einen Schutzschalter gesichert.
Ab 300 kVA / ± 15% wird bei Überlast am Spannungsregler ein elektronisches Schutzsystem aktiviert. Die Verbraucherzufuhr wird dabei nicht unterbrochen, sondern die Ausgangsspannung des Konstanthalters wird automatisch auf einen niedrigeren Wert abgeregelt. So kann die Produktion oder der Betrieb der angeschlossenen Verbraucher weiterlaufen. Ist der Überlastzustand behoben, schaltet sich der Spannungskonstanthalter automatisch wieder in den normalen Betriebsmodus zurück.

Die MP-Orion-Plus-Spannungskonstanthalter sind mit Überspannungsableitern der Klasse I und Klasse II ausgestattet und die internen Hilfsstromkreise sind durch Feinsicherungen geschützt. Die Steuerung der Ausgangs-Regelspannungen erfolgt phasenidividuell mit DSP-Mikroprozessoren.

Alle Einstellparameter und Regelfaktoren können im laufenden Betrieb über den Anschluss eines PCs kunden- bzw. anwendungsspezifisch parametriert werden.

Orion Plus ±10%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
135-10	±10	135,0	360-440	216,0	400	194,0	>98	24	600x800x1800	430
160-10	±10	160,0	360-440	257,0	400	231,0	>98	24	600x800x1800	490
200-10	±10	200,0	360-440	321,0	400	289,0	>98	24	600x800x1800	580
250-10	±10	250,0	360-440	401,0	400	361,0	>98	30	800x800x2000	670
320-10	±10	320,0	360-440	513,0	400	462,0	>98	30	800x800x2000	720
400-10	±10	400,0	360-440	642,0	400	577,0	>98	30	800x800x2000	800
500-10	±10	500,0	360-440	802,0	400	722,0	>98	30	1200x800x1800	850
630-10	±10	630,0	360-440	1.010,0	400	909,0	>98	30	1200x800x1800	1.100
800-10	±10	800,0	360-440	1.283,0	400	1.155,0	>98	30	1200x800x2000	1.300
1000-10	±10	1.000,0	360-440	1.604,0	400	1.443,0	>98	30	1800x1000x2000	1.530
1250-10	±10	1.250,0	360-440	2.005,0	400	1.804,0	>98	36	1800x1000x2000	1.900
1600-10	±10	1.600,0	360-440	2.566,0	400	2.309,0	>98	36	2400x1000x2000	2.400
2000-10	±10	2.000,0	360-440	3.208,0	400	2.887,0	>98	36	3000x1000x2000	2.650

Orion Plus ±20%/±15%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
60-20	±20	60,0	320-480	108,0	400	87,0	>98	12	600x800x1800	430
80-15	±15	80,0	340-460	136,0	400	115,0	>98	16	600x800x1800	430
80-20	±20	80,0	320-480	144,0	400	115,0	>98	12	600x800x1800	490
105-15	±15	105,0	340-460	178,0	400	152,0	>98	16	600x800x1800	490
105-20	±20	105,0	320-480	189,0	400	152,0	>98	12	600x800x1800	580
135-15	±15	135,0	340-460	229,0	400	195,0	>98	16	600x800x1800	580
135-20	±20	135,0	320-480	243,0	400	195,0	>98	15	800x800x2000	670
160-15	±15	160,0	340-460	272,0	400	231,0	>98	20	800x800x2000	670
160-20	±20	160,0	320-480	289,0	400	231,0	>98	15	800x800x2000	720
200-15	±15	200,0	340-460	340,0	400	289,0	>98	20	800x800x2000	720
200-20	±20	200,0	320-480	361,0	400	289,0	>98	15	800x800x2000	800
250-15	±15	250,0	340-460	425,0	400	361,0	>98	20	800x800x2000	800
250-20	±20	250,0	320-480	451,0	400	361,0	>98	15	1200x800x1800	850
320-15	±15	320,0	340-460	543,0	400	462,0	>98	20	1200x800x1800	850
320-20	±20	320,0	320-480	577,0	400	462,0	>98	15	1200x800x1800	1.100
400-15	±15	400,0	340-460	679,0	400	577,0	>98	20	1200x800x1800	1.100
400-20	±20	400,0	320-480	722,0	400	577,0	>98	15	1200x800x2000	1.300
500-15	±15	500,0	340-460	849,0	400	722,0	>98	20	1200x800x2000	1.300
500-20	±20	500,0	320-480	902,0	400	722,0	>98	15	1800x1000x2000	1.530
630-15	±15	630,0	340-460	1.070,0	400	909,0	>98	20	1800x1000x2000	1.530
630-20	±20	630,0	320-480	1.137,0	400	909,0	>98	18	1800x1000x2000	1.900
800-15	±15	800,0	340-460	1.359,0	400	1.155,0	>98	24	1800x1000x2000	1.900
800-20	±20	800,0	320-480	1.443,0	400	1.155,0	>98	18	2400x1000x2000	2.400
1000-15	±15	1.000,0	340-460	1.698,0	400	1.443,0	>98	24	2400x1000x2000	2.400
1000-20	±20	1.000,0	320-480	1.804,0	400	1.443,0	>98	18	3000x1000x2000	2.650
1250-15	±15	1.250,0	340-460	2.123,0	400	1.804,0	>98	24	3000x1000x2000	2.650

Orion Plus ±30%/±25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
30-30	±30	30,0	280-520	62,0	400	43,0	>98	8	600x800x1800	430
45-25	±25	45,0	300-500	87,0	400	65,0	>98	10	600x800x1800	430
45-30	±30	45,0	280-520	93,0	400	65,0	>98	8	600x800x1800	490
60-25	±25	60,0	300-500	115,0	400	87,0	>98	10	600x800x1800	490
60-30	±30	60,0	280-520	124,0	400	87,0	>98	8	600x800x1800	580
80-25	±25	80,0	300-500	154,0	400	115,0	>98	10	600x800x1800	580
80-30	±30	80,0	280-520	165,0	400	115,0	>98	10	800x800x2000	670
105-25	±25	105,0	300-500	202,0	400	152,0	>98	12	800x800x2000	670
105-30	±30	105,0	280-520	217,0	400	152,0	>98	10	800x800x2000	720
135-25	±25	135,0	300-500	260,0	400	195,0	>98	12	800x800x2000	720
135-30	±30	135,0	280-520	278,0	400	195,0	>98	10	800x800x2000	800
160-25	±25	160,0	300-500	308,0	400	231,0	>98	12	800x800x2000	800
160-30	±30	160,0	280-520	330,0	400	231,0	>98	10	1200x800x1800	850
200-25	±25	200,0	300-500	385,0	400	289,0	>98	12	1200x800x1800	850
200-30	±30	200,0	280-520	412,0	400	289,0	>98	10	1200x800x1800	1.100
250-25	±25	250,0	300-500	481,0	400	361,0	>98	12	1200x800x1800	1.100
250-30	±30	250,0	280-520	516,0	400	361,0	>98	10	1200x800x2000	1.300
320-25	±25	320,0	300-500	616,0	400	462,0	>98	12	1200x800x2000	1.300
320-30	±30	320,0	280-520	660,0	400	462,0	>98	10	1800x1000x2000	1.530
400-25	±25	400,0	300-500	770,0	400	577,0	>98	12	1800x1000x2000	1.530
400-30	±30	400,0	280-520	825,0	400	577,0	>98	12	1800x1000x2000	1.900
500-25	±25	500,0	300-500	962,0	400	722,0	>98	15	1800x1000x2000	1.900
500-30	±30	500,0	280-520	1.031,0	400	722,0	>98	12	2400x1000x2000	2.400
630-25	±25	630,0	300-500	1.212,0	400	909,0	>98	15	2400x1000x2000	2.400
630-30	±30	630,0	280-520	1.299,0	400	909,0	>98	12	3000x1000x2000	2.650
800-25	±25	800,0	300-500	1.540,0	400	1.155,0	>98	15	3000x1000x2000	2.650

Orion Plus ±15%/±35%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
45-15/35	+15/-35	45,0	260-460	100,0	400	65,0	>98	10	600x800x1800	470
60-15/35	+15/-35	60,0	260-460	133,0	400	87,0	>98	10	600x800x1800	550
80-15/35	+15/-35	80,0	260-460	178,0	400	115,0	>98	10	600x800x1800	600
90-15/35	+15/-35	90,0	260-460	200,0	400	130,0	>98	12	800x1000x2000	900
135-15/35	+15/-35	135,0	260-460	300,0	400	195,0	>98	12	800x1000x2000	1.000
160-15/35	+15/-35	160,0	260-460	355,0	400	231,0	>98	12	800x1000x2000	1.100
200-15/35	+15/-35	200,0	260-460	444,0	400	289,0	>98	12	1200x800x1800	1.200
250-15/35	+15/-35	250,0	260-460	555,0	400	361,0	>98	12	1800x800x2000	1.450
320-15/35	+15/-35	320,0	260-460	711,0	400	462,0	>98	12	1800x800x2000	1.700
400-15/35	+15/-35	400,0	260-460	888,0	400	577,0	>98	12	2400x1000x2000	2.300
500-15/35	+15/-35	500,0	260-460	1.110,0	400	722,0	>98	15	2400x1000x2000	2.600
630-15/35	+15/-35	630,0	260-460	1.399,0	400	909,0	>98	15	3000x1000x2000	3.400
800-15/35	+15/-35	800,0	260-460	1.777,0	400	1.155,0	>98	15	3600x1000x2100	3.850

Orion Plus ±15%/±45%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
30-15/45	+15/-45	30,0	220-460	79,0	400	43,0	>98	8	600x800x1800	470
45-15/45	+15/-45	45,0	220-460	118,0	400	65,0	>98	8	600x800x1800	550
60-15/45	+15/-45	60,0	220-460	157,0	400	87,0	>98	8	600x800x1800	600
80-15/45	+15/-45	80,0	220-460	210,0	400	115,0	>98	10	800x1000x2000	900
105-15/45	+15/-45	105,0	220-460	276,0	400	152,0	>98	10	800x1000x2000	1.000
135-15/45	+15/-45	135,0	220-460	354,0	400	195,0	>98	10	800x1000x2000	1.100
160-15/45	+15/-45	160,0	220-460	420,0	400	231,0	>98	10	1200x800x1800	1.200
200-15/45	+15/-45	200,0	220-460	525,0	400	289,0	>98	10	1800x800x2000	1.450
250-15/45	+15/-45	250,0	220-460	656,0	400	361,0	>98	10	1800x800x2000	1.700
320-15/45	+15/-45	320,0	220-460	840,0	400	462,0	>98	10	2400x1000x2000	2.300
400-15/45	+15/-45	400,0	220-460	1.050,0	400	577,0	>98	12	2400x1000x2000	2.700
500-15/45	+15/-45	500,0	220-460	1.312,0	400	722,0	>98	12	3000x1000x2000	3.400
630-15/45	+15/-45	630,0	220-460	1.653,0	400	909,0	>98	12	3600x1000x2100	3.850
