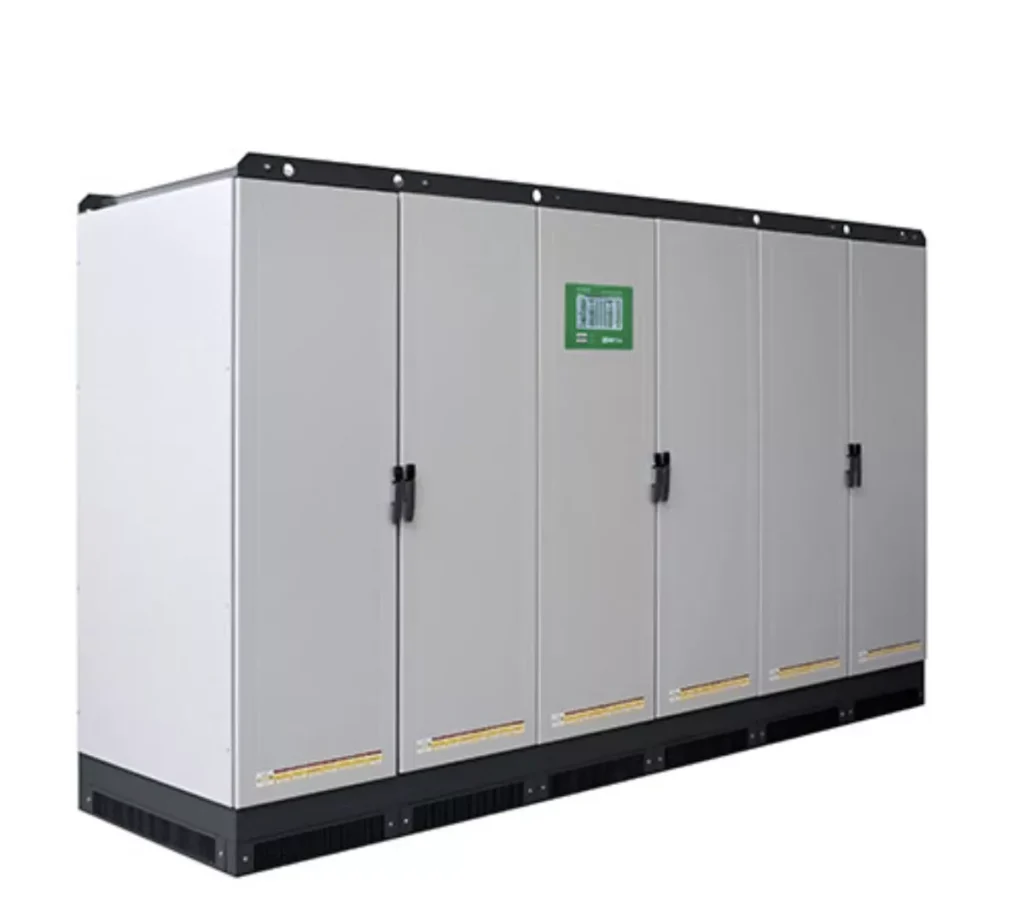

Spannungskonstanthalter Sirius

Dreiphasige, elektromechanische Höchstleistungs-Spannungskonstanthalter, 60 – 6000 kVA, ausgelegt für 100% unsymmetrische Last. Elektrisches Überlast-Schutzsystem sowie Überspannungsableitern. Fünf Varianten, Schaltschrankgeräte mit digitalen Touch-Panel zur Anzeige und Steuerung.

StanDardausstattung

Spannungsregelung: Unabhängige Phasenregelung
einstellbare Ausgangsspannung: 220V bis 255V (L-N), 360V bis 440V (L-L)
Genauigkeit Ausgangsspannung: ±0,5%
Frequenz: 50Hz ±5% oder 60Hz ±5%
Zulässige Lastschwankung Bis zu 100%
Zulässige Lastunsymmetrie 100%
Kühlung: natürliche Luftkühlung, ab 35°C mit Lüftern
Umgebungstemperatur -25/+45°C
Lagertemperatur: -25/+60°C

Maximale rel. Luftfeuchtigkeit: <95% (nicht kondensierend)
Zulässige Überlast: 200% 2min
Harmonische Verzerrung: Keine eingeleitet
Farbe: RAL 7035
Schutzklasse: IP 21
Instrumentierung: 10″ Touchpad
Aufstellung: Innenbereich
Fernüberwachung: Ethernet/USB/Modbus
Überspannungsschutz: Überspannungsableiter Klasse I Eingang, Überspannungsableiter Klasse II Ausgang, Spannungsrückführung durch Superkondensatoren bei Stromausfall

Hochleistungsregelung bis 6000 kVA mit Touch-Bedienung und Netzwerkintegration

Die dreiphasigen, elektromechanischen Spannungskonstanthalter der Serie MP-Sirius sind für unterschiedliche Eingangsspannungsschwankungen ausgelegt.

Bei den Modellen, die Eingangsspannungsschwankungen von ± 15% / ± 20% und ± 25% /± 30% (nur bis 2000kVA ± 15% und technisch gleichwertige Geräte) ausregeln, erfolgt die Änderung des Eingangsbereichs durch unterschiedliche interne Verbindungen.

Die MP-Sirius-Spannungskonstanthalter sind mit säulenförmigen Spannungsreglern ausge-stattet, die hohe Leistungen (bis zu 6000kVA) auf Basis einer soliden und zuverlässigen Bauweise ermöglichen. Dadurch sind sie besten geeignet für verschiedenste industrielle Anwendungen.

Die Regelung der Ausgangsspannungen erfolgt bei Geräten der MP-Sirius-Serie phasen-individuell. Wie bei den anderen MP-Geräteserien können auch hier asymmetrische Last-ströme im in-, zwei- und dreiphasigen Betrieb bis zu 100% auftreten. Bei asymmetrischer Ausgangslast ist ein Neutralleiter jedoch zwingend erforderlich.

Die Spannungskonstanthalter der MP-Siruis-Plus-Serie werden durch natürliche Konvektion gekühlt, ab einer Innentemperatur des Schranks von 35° C unterstützt durch eingebaute Ventilatoren.

Die Benutzerschnittstelle aller MP-Sirius-Modelle besteht aus einem mehrsprachigen 10“ Touch-Panel, welches mit einem RS485-Port ausgestattet ist. Diese liefert umfassend Informationen über den Gerätestatus und alle wesentlichen Geräteparameter. Optische Alarmanzeigen werden durch akustische Signale ergänzt, so dass Sie stets den Überblick behalten. Über eine Ethernet-Verbindung mit RJ45-Kabel kann der Sirius-Spannungskonstanthalter mittels Modbus TCP / IP-Protokoll mit anderen elektronischen Industriegeräten kommunizieren. Das Steuerungssystem ist zusätzlich mit zwei USB-Ports ausgestattet. Hier haben Sie die Möglichkeit, gespeicherter Daten herunterzuladen oder neue Releases der Steuerkartensoftware hochzuladen. Alle Einstellparameter und Regelfaktoren der Geräte können im laufenden Betrieb kunden- bzw. anwendungsspezifisch parametriert werden.

Der MP-Sirius-Spannungskonstanthaltern aktiviert bei Überlast am Spannungsregler ein elektronisches Schutzsystem. Die Verbraucherzufuhr wird dabei nicht unterbrochen, sondern die Ausgangsspannung des Konstanthalters wird automatisch auf einen niedrigeren Wert abgeregelt. So kann die Produktion oder der Betrieb der angeschlossenen Verbraucher weiterlaufen. Ist der Überlastzustand behoben, schaltet sich der Spannungskonstanthalter automatisch wieder in den normalen Betriebsmodus zurück.

Alle MP-Sirius-Plus-Spannungskonstanthalter sind mit Überspannungsableitern der Klasse I und Klasse II ausgestattet und die internen Hilfsstromkreise sind durch Feinsicherungen geschützt. Die Steuerung der Ausgangs-Regelspannungen erfolgt phasenidividuell mit DSP-Mikroprozessoren.

Sirius ±10%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
200-10	±10	200,0	360-440	321,0	400	289,0	>98	30	600x800x2000	600
250-10	±10	250,0	360-440	401,0	400	361,0	>98	30	800x800x2000	670
320-10	±10	320,0	360-440	513,0	400	462,0	>98	30	800x800x2000	720
400-10	±10	400,0	360-440	642,0	400	577,0	>98	30	800x800x2000	800
500-10	±10	500,0	360-440	802,0	400	722,0	>98	30	1200x800x1800	850
630-10	±10	630,0	360-440	1.010,0	400	909,0	>98	30	1200x800x1800	1.100
800-10	±10	800,0	360-440	1.283,0	400	1.155,0	>98	30	1200x800x2000	1.400
1000-10	±10	1.000,0	360-440	1.604,0	400	1.443,0	>98	30	1800x1000x2000	1.700
1250-10	±10	1.250,0	360-440	2.005,0	400	1.804,0	>98	36	1800x1000x2000	2.200
1600-10	±10	1.600,0	360-440	2.566,0	400	2.312,0	>98	36	2400x1000x2000	2.400
2000-10	±10	2.000,0	360-440	3.208,0	400	2.887,0	>98	36	3000x1000x2000	2.650
2500-10	±10	2.500,0	360-440	4.009,0	400	3.609,0	>98	36	3600x1000x2100	3.500
3200-10	±10	3.200,0	360-440	5.132,0	400	4.619,0	>98	36	3600x1000x2100	4.100
4000-10	±10	4.000,0	360-440	6.415,0	400	5.774,0	>98	45	3600x1400x2200	5.250
5000-10	±10	5.000,0	360-440	8.019,0	400	7.217,0	>98	45	3600x1400x2200	6.050
6000-10	±10	6.000,0	360-440	9.623,0	400	8.661,0	>98	54	4200x2000x2400	10.000

Sirius ±20%/±15%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
100-20	±20	100,0	320-480	180,0	400	144,0	>98	15	600x800x2000	600
125-15	±15	125,0	340-460	212,0	400	180,0	>98	20	600x800x2000	600
125-20	±20	125,0	320-480	226,0	400	180,0	>98	15	800x800x2000	670
160-15	±15	160,0	340-460	272,0	400	231,0	>98	20	800x800x2000	670
160-20	±20	160,0	320-480	289,0	400	231,0	>98	15	800x800x2000	720
200-15	±15	200,0	340-460	340,0	400	289,0	>98	20	800x800x2000	720
200-20	±20	200,0	320-480	361,0	400	289,0	>98	15	800x800x2000	800
250-15	±15	250,0	340-460	425,0	400	361,0	>98	20	800x800x2000	800
250-20	±20	250,0	320-480	451,0	400	361,0	>98	15	1200x800x1800	850
320-15	±15	320,0	340-460	543,0	400	462,0	>98	20	1200x800x1800	850
320-20	±20	320,0	320-480	577,0	400	462,0	>98	15	1200x800x1800	1.100
400-15	±15	400,0	340-460	679,0	400	577,0	>98	20	1200x800x1800	1.100
400-20	±20	400,0	320-480	722,0	400	577,0	>98	15	1200x800x2000	1.400
500-15	±15	500,0	340-460	849,0	400	722,0	>98	20	1200x800x2000	1.400
500-20	±20	500,0	320-480	902,0	400	722,0	>98	15	1800x1000x2000	1.700
630-15	±15	630,0	340-460	1.070,0	400	909,0	>98	20	1800x1000x2000	1.700
630-20	±20	630,0	320-480	1.137,0	400	909,0	>98	18	1800x1000x2000	1.900
800-15	±15	800,0	340-460	1.359,0	400	1.155,0	>98	24	1800x1000x2000	1.900
800-20	±20	800,0	320-480	1.443,0	400	1.155,0	>98	18	2400x1000x2000	2.400
1000-15	±15	1.000,0	340-460	1.698,0	400	1.443,0	>98	24	2400x1000x2000	2.400
1000-20	±20	1.000,0	320-480	1.804,0	400	1.443,0	>98	18	3000x1000x2000	2.650
1250-15	±15	1.250,0	340-460	2.123,0	400	1.804,0	>98	24	3000x1000x2000	2.650
1250-20	±20	1.250,0	320-480	2.255,0	400	1.804,0	>98	18	3600x1000x2100	3.500
1600-15	±15	1.600,0	340-460	2.717,0	400	2.309,0	>98	24	3600x1000x2100	3.500
1600-20	±20	1.600,0	320-480	2.887,0	400	2.309,0	>98	18	3600x1000x2100	4.150
2000-15	±15	2.000,0	340-460	3.396,0	400	2.887,0	>98	24	3600x1000x2100	4.150
2000-20	±20	2.000,0	320-480	3.609,0	400	2.887,0	>98	22	3600x1400x2200	5.250
2500-15	±15	2.500,0	340-460	4.245,0	400	3.609,0	>98	30	3600x1400x2200	5.250
2500-20	±20	2.500,0	320-480	4.511,0	400	3.609,0	>98	22	3600x1400x2200	6.050
3200-15	±15	3.200,0	340-460	5.434,0	400	4.619,0	>98	30	3600x1400x2200	6.050
3200-20	±20	3.200,0	320-480	5.774,0	400	4.619,0	>98	27	4200x2000x2400	10.000
4000-15	±15	4.000,0	340-460	6.793,0	400	5.774,0	>98	36	4200x2000x2400	10.000

Sirius ±30%/±25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
60-30	±30	60,0	280-520	124,0	400	87,0	>98	10	600x800x2000	600
80-25	±25	80,0	300-500	154,0	400	115,0	>98	12	600x800x2000	600
80-30	±30	80,0	280-520	165,0	400	115,0	>98	10	800x800x2000	670
100-25	±25	100,0	300-500	192,0	400	144,0	>98	12	800x800x2000	670
100-30	±30	100,0	280-520	206,0	400	144,0	>98	10	800x800x2000	720
125-25	±25	125,0	300-500	241,0	400	180,0	>98	12	800x800x2000	720
125-30	±30	125,0	280-520	258,0	400	180,0	>98	10	800x800x2000	800
160-25	±25	160,0	300-500	308,0	400	231,0	>98	12	800x800x2000	800
160-30	±30	160,0	280-520	330,0	400	231,0	>98	10	1200x800x1800	850
200-25	±25	200,0	300-500	385,0	400	289,0	>98	12	1200x800x1800	850
200-30	±30	200,0	280-520	412,0	400	289,0	>98	10	1200x800x1800	1.100
250-25	±25	250,0	300-500	481,0	400	361,0	>98	12	1200x800x1800	1.100
250-30	±30	250,0	280-520	516,0	400	361,0	>98	10	1200x800x2000	1.400
320-25	±25	320,0	300-500	616,0	400	462,0	>98	12	1200x800x2000	1.400
320-30	±30	320,0	280-520	660,0	400	462,0	>98	10	1800x1000x2000	1.700
400-25	±25	400,0	300-500	770,0	400	577,0	>98	12	1800x1000x2000	1.700
400-30	±30	400,0	280-520	825,0	400	577,0	>98	12	1800x1000x2000	1.900
500-25	±25	500,0	300-500	962,0	400	722,0	>98	15	1800x1000x2000	1.900
500-30	±30	500,0	280-520	1.031,0	400	722,0	>98	12	2400x1000x2000	2.400
630-25	±25	630,0	300-500	1.212,0	400	909,0	>98	15	2400x1000x2000	2.400
630-30	±30	630,0	280-520	1.299,0	400	909,0	>98	12	3000x1000x2000	2.650
800-25	±25	800,0	300-500	1.540,0	400	1.155,0	>98	15	3000x1000x2000	2.650
800-30	±30	800,0	280-520	1.650,0	400	1.155,0	>98	12	3600x1000x2100	3.500
1000-25	±25	1.000,0	300-500	1.925,0	400	1.443,0	>98	15	3600x1000x2100	3.500
1000-30	±30	1.000,0	280-520	2.062,0	400	1.443,0	>98	12	3600x1000x2100	4.150
1250-25	±25	1.250,0	300-500	2.406,0	400	1.804,0	>98	15	3600x1000x2100	4.150
1250-30	±30	1.250,0	280-520	2.578,0	400	1.804,0	>98	15	3600x1400x2200	5.250
1600-25	±25	1.600,0	300-500	3.079,0	400	2.309,0	>98	18	3600x1400x2200	5.250
1600-30	±30	1.600,0	280-520	3.299,0	400	2.309,0	>98	15	3600x1400x2200	6.050
2000-25	±25	2.000,0	300-500	3.849,0	400	2.887,0	>98	18	3600x1400x2200	6.050
2000-30	±30	2.000,0	280-520	4.124,0	400	2.887,0	>98	18	4200x2000x2400	10.000
2500-25	±25	2.500,0	300-500	4.811,0	400	3.609,0	>98	22	4200x2000x2400	10.000

Sirius ±15%/±35%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
80-15/35	+15/-35	80,0	260-460	178,0	400	115,0	>98	12	600x800x2000	720
100-15/35	+15/-35	100,0	260-460	222,0	400	144,0	>98	12	800x1000x2000	800
125-15/35	+15/-35	125,0	260-460	278,0	400	180,0	>98	12	800x1000x2000	930
160-15/35	+15/-35	160,0	260-460	355,0	400	231,0	>98	12	800x1000x2000	1.000
200-15/35	+15/-35	200,0	260-460	444,0	400	289,0	>98	12	1200x800x1800	1.050
250-15/35	+15/-35	250,0	260-460	555,0	400	361,0	>98	12	1800x800x2000	1.500
320-15/35	+15/-35	320,0	260-460	711,0	400	462,0	>98	12	1800x800x2000	1.800
400-15/35	+15/-35	400,0	260-460	888,0	400	577,0	>98	12	2400x1000x2000	2.100
500-15/35	+15/-35	500,0	260-460	1.110,0	400	722,0	>98	15	2400x1000x2000	2.600
630-15/35	+15/-35	630,0	260-460	1.399,0	400	909,0	>98	15	3000x1000x2000	2.950
800-15/35	+15/-35	800,0	260-460	1.777,0	400	1.155,0	>98	15	3600x1000x2100	3.450
1000-15/35	+15/-35	1.000,0	260-460	2.221,0	400	1.443,0	>98	15	3600x1000x2100	3.950
1250-15/35	+15/-35	1.250,0	260-460	2.776,0	400	1.804,0	>98	15	4800x1000x2100	4.600
1600-15/35	+15/-35	1.600,0	260-460	3.553,0	400	2.309,0	>98	18	4800x1400x2200	7.000
2000-15/35	+15/-35	2.000,0	260-460	4.441,0	400	2.887,0	>98	18	4800x1400x2200	8.850
2500-15/35	+15/-35	2.500,0	260-460	5.552,0	400	3.609,0	>98	22	6000x2000x2400	12.500

Sirius ±15%/±45%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
60-15/45	+15/-45	60,0	220-460	157,0	400	87,0	>98	10	600x800x2000	800
80-15/45	+15/-45	80,0	220-460	210,0	400	115,0	>98	10	800x1000x2000	900
100-15/45	+15/-45	100,0	220-460	262,0	400	144,0	>98	10	800x1000x2000	1.070
125-15/45	+15/-45	125,0	220-460	328,0	400	180,0	>98	10	800x1000x2000	1.100
160-15/45	+15/-45	160,0	220-460	420,0	400	231,0	>98	10	1200x800x1800	1.200
200-15/45	+15/-45	200,0	220-460	525,0	400	289,0	>98	10	1800x800x2000	1.700
250-15/45	+15/-45	250,0	220-460	656,0	400	361,0	>98	10	1800x800x2000	2.000
320-15/45	+15/-45	320,0	220-460	840,0	400	462,0	>98	10	2400x1000x2000	2.300
400-15/45	+15/-45	400,0	220-460	1.050,0	400	577,0	>98	12	2400x1000x2000	2.600
500-15/45	+15/-45	500,0	220-460	1.312,0	400	722,0	>98	12	3000x1000x2000	3.050
630-15/45	+15/-45	630,0	220-460	1.653,0	400	909,0	>98	12	3600x1000x2100	3.850
800-15/45	+15/-45	800,0	220-460	2.100,0	400	1.155,0	>98	12	3600x1000x2100	4.400
1000-15/45	+15/-45	1.000,0	220-460	2.624,0	400	1.443,0	>98	12	4800x1000x2100	5.100
1250-15/45	+15/-45	1.250,0	220-460	3.280,0	400	1.804,0	>98	15	4800x1400x2200	8.000
1600-15/45	+15/-45	1.600,0	220-460	4.199,0	400	2.309,0	>98	15	4800x1400x2200	8.900
2000-15/45	+15/-45	2.000,0	220-460	5.249,0	400	2.887,0	>98	18	6000x2000x2400	14.000
