Spannungskonstanthalter Vega – kompakt & flexibel

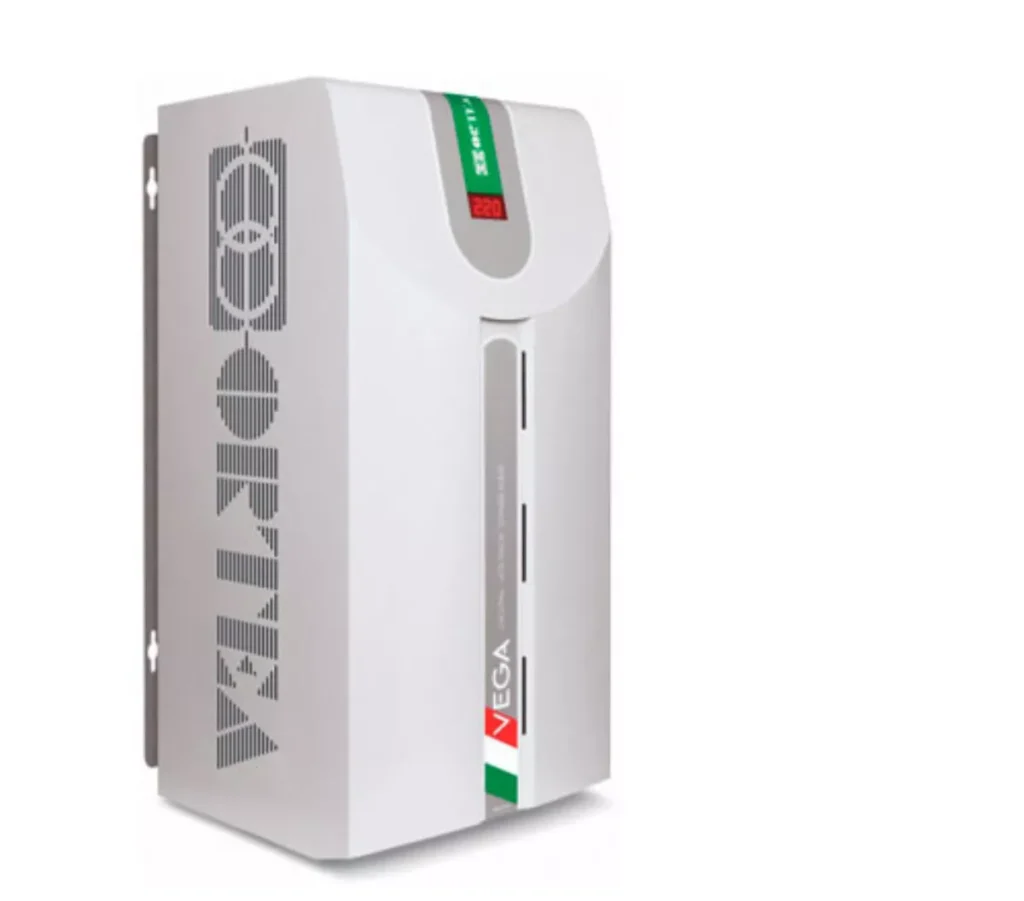

Spannungskonstanthalter Vega

Vega stabilisiert zuverlässig die Spannung in kompaktem Format und passt sich flexibel an unterschiedliche Bedingungen an. Jetzt alle Modelle dieser Gruppe entdecken.

StanDardausstattung

Einstellbare Ausgangsspannung: 220-230-240V
Frequenz: 50Hz ±5% oder 60Hz ±5%
Genauigkeit Ausgangsspannung: ±0,5%
Zulässige Lastschwankung: Bis zu 100%
Kühlung: Natürliche Luftkühlung
Umbegungstemperatur: -25/+45°C
Lagertemperatur: -25/+60°C

Maximale rel. Luftfeuchtigkeit: <95% (nicht kondensierend)
Zulässige Überlast: 200% 2min
Harmonische Verzerrung: Keine eingeleitet
Farbe: RAL 7035
Schutzklasse: IP 21
Instrumentierung: Digitales Multimeter (Ausgang)
Aufstellung: Innenbereich

Spannungskonstanthalter mit digitaler Regelung

Die einphasigen, elektromechanischen Spannungskonstanthalter der Serie MP-Vega sind für unterschiedliche Eingangsspannungsschwankungen ausgelegt.

Die MP-Vega-Standardmodelle bieten einen doppelten Eingangsanschluss, um mit dem gleichen Gerät zwei verschiedene Eingangsschwankungen (± 15% / ± 20% oder ± 25% / ± 30%) abzudecken. Die Steuerlogik der Vega-Geräte basiert auf einem digitalen Mikroprozessor und zur Sicherung gegen Überlast und Kurzschluss.

Vega ±20%/±15%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
0,7-20	±20	0.7	184-276	3.8	230	3	>96	12	300x460x300	16
1-15	±15	1	195-265	5	230	4.3	>96	16	300x460x300	16
2-20	±20	2	184-276	11	230	8.7	>96	12	300x460x300	24
2,5-15	±15	2.5	195-265	13	230	11	>96	16	300x460x300	24
4-20	±20	4	184-276	22	230	17	>96	12	300x460x300	28
5-15	±15	5	195-265	26	230	22	>96	16	300x460x300	28
5-20	±20	5	184-276	27	230	22	>98	12	300x560x300	41
7-15	±15	7	195-265	36	230	30	>98	16	300x560x300	41
7-20	±20	7	184-276	38	230	30	>98	12	300x560x300	47
10-15	±15	10	195-265	51	230	43	>98	16	300x560x300	47
10-20	±20	10	184-276	54	230	43	>98	12	300x560x300	55
15-15	±15	15	195-265	77	230	65	>98	16	300x560x300	55
15-20	±20	15	184-276	82	230	65	>98	12	410x530x1200	125
20-15	±15	20	195-265	103	230	87	>98	16	410x530x1200	125
20-20	±20	20	184-276	109	230	87	>98	12	410x530x1200	145
25-15	±15	25	195-265	128	230	109	>98	16	410x530x1200	145

Vega ±30%/±25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
0.3-30	±30	0,3	161-300	1,9	230	1,3	>96	8	300x460x300	16
0.5-25	±25	0,5	172-288	2,9	230	2,2	>96	10	300x460x300	16
1-30	±30	1,0	161-300	6,2	230	4,3	>96	8	300x460x300	24
1,5-25	±25	1,5	172-288	8,7	230	6,5	>96	10	300x460x300	24
2-30	±30	2,0	161-300	12,0	230	8,7	>96	8	300x460x300	28
3-25	±25	3,0	172-288	17,0	230	13,0	>96	10	300x460x300	28
3-30	±30	3,0	161-300	19,0	230	13,0	>98	8	300x560x300	41
4-25	±25	4,0	172-288	23,0	230	17,0	>98	10	300x560x300	41
4-30	±30	4,0	161-300	25,0	230	17,0	>98	8	300x560x300	47
5-25	±25	5,0	172-288	29,0	230	22,0	>98	10	300x560x300	47
5-30	±30	5,0	161-300	31,0	230	22,0	>98	8	300x560x300	56
7-25	±25	7,0	172-288	41,0	230	30,0	>98	10	300x560x300	56
7-30	±30	7,0	161-300	43,0	230	30,0	>98	8	410x530x1200	125
10-25	±25	10,0	172-288	58,0	230	43,0	>98	10	410x530x1200	125
10-30	±30	10,0	161-300	62,0	230	43,0	>98	8	410x530x1200	145
15-25	±25	15,0	172-288	87,0	230	65,0	>98	10	410x530x1200	145

Vega +15%/-25%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
0.7-15/25	+15/-25	0,7	172-265	4,0	230	3,0	>96	12	300x460x300	17
2-15/25	+15/-25	2,0	172-265	12,0	230	8,7	>96	12	300x460x300	25
4-15/25	+15/-25	4,0	172-265	23,0	230	17,0	>96	12	300x460x300	29
5-15/25	+15/-25	5,0	172-265	29,0	230	22,0	>98	12	300x560x300	42
7-15/25	+15/-25	7,0	172-265	41,0	230	30,0	>98	12	300x560x300	48
10-15/25	+15/-25	10,0	172-265	58,0	230	43,0	>98	12	300x560x300	56
15-15/25	+15/-25	15,0	172-265	87,0	230	65,0	>98	12	410x530x1200	125
20-15/25	+15/-25	20,0	172-265	116,0	230	87,0	>98	12	410x530x1200	145

Vega +15%/-35%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
0.5-15/35	+15/-35	0,5	150-265	3,4	230	2,2	>96	10	300x460x300	17
1.5-15/35	+15/-35	1,5	150-265	10,0	230	6,5	>96	10	300x460x300	25
3-15/35	+15/-35	3,0	150-265	20,0	230	13,0	>96	10	300x460x300	29
4-15/35	+15/-35	4,0	150-265	27,0	230	17,0	>98	10	300x560x300	42
5-15/35	+15/-35	5,0	150-265	33,0	230	22,0	>98	10	300x560x300	48
7-15/35	+15/-35	7,0	150-265	47,0	230	30,0	>98	10	300x560x300	56
10-15/35	+15/-35	10,0	150-265	67,0	230	43,0	>98	10	410x530x1200	125
15-15/35	+15/-35	15,0	150-265	100,0	230	65,0	>98	10	410x530x1200	145

Vega +15%/-45%

Typ	Input	Leistung	Input	Input	Output	Output	Wirkleistung	Speed	ABM	Gewicht
	[%]	[kVA]	[V]	[A]	[V]	[A]	[η]	[ms/V]	[BxTxH] [mm]	[kg]
0.3-15/45	+15/-45	0,3	126-265	2,4	230	1,3	>96	8	300x460x300	17
1-15/45	+15/-45	1,0	126-265	7,8	230	4,3	>96	8	300x460x300	25
2-15/45	+15/-45	2,0	126-265	16,0	230	8,7	>96	8	300x460x300	29
3-15/45	+15/-45	3,0	126-265	24,0	230	13,0	>98	8	300x560x300	42
4-15/45	+15/-45	4,0	126-265	32,0	230	17,0	>98	8	300x560x300	48
5-15/45	+15/-45	5,0	126-265	40,0	230	22,0	>98	8	300x560x300	56
7-15/45	+15/-45	7,0	126-265	56,0	230	30,0	>98	8	410x530x1200	125
10-15/45	+15/-45	10,0	126-265	79,0	230	43,0	>98	8	410x530x1200	145
